江苏华宇飞凌包装机械有限公司

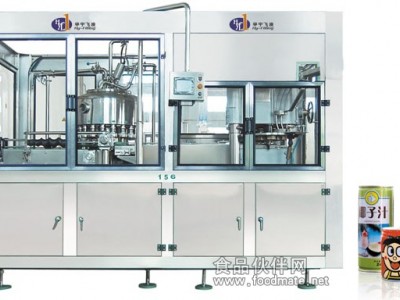

该机是我公司引进瑞士公司灌装封罐技术，经过消化吸收后，设计制造的易拉罐灌装封罐设备可广泛应用与矿泉水、果汁及奶饮料等易拉罐灌装封口。普遍适用于铝罐、马口铁罐、PET罐的灌装封口。设备性能稳定，技术先进，造形美观，功能齐全。
1、技术特点：
a灌装部分：
灌装机是我公司引进德国技术，运用常压灌装原理自行设计制造,实现将液体灌装到洗好的罐子中。
灌装采用重力式灌装原理。
灌装阀采用高精度机械阀，灌装速度快，液位精度高。
具有完善的CIP清洗功能。
采用灌装阀口带导向装置，并且导向口在凸轮作用下可进行升降对罐起到预罩功能，保证瓶口与灌装阀的准确密封，减少了物料从罐口泄漏的现象。
根据罐型高度不同，可实现自动升降来满足灌装要求，设有高低位安全保护。
采用齿轮传动其效率高，噪声小，寿命长，维修方便，润滑充分，采用变频器对机器的主电机转速进行控制，本机采用无级变频调速。
导瓶系统，结构简单，可根据罐型进行快速方便变更，整机采用托罐底结构输送。
整机PLC自动控制,故障在线显示，如堵瓶、缺盖等。
具有无罐不开阀、不加盖、缺盖停机等安全保护功能。
灌装缸内物料自动控制，液位高度采用液位传感器检测，保证液位稳定及灌装可靠。
本机的关键零部件及电器元件采用进口产品。

b封盖部分
封盖部分将盖子封到已灌装好产品的罐子上，并由输送链送至后道工序。
封罐滚轮采用高硬度合金刚淬火（HRC>62），封罐曲线采用光学曲线磨精密加工，确保封罐质量，确保机器正常运转。
本机具有有罐下盖，无罐不下盖控制系统，确保机器正常运转，减少盖损率。
人工将铝盖放在滑槽内靠盖重力和推力器进行下盖，在滑槽装有检测开关用于保证缺盖时能停机。
根据不同高度的罐型，封盖机可手动升降来满足要求。
2、技术参数
额定产量： 9000～18000BPH
罐 高： 80～135mm
罐 径： ф45～ф70 mm
适用罐型： 易拉罐（200、202、206、209需变更）
适用盖型： 标准铝质盖
灌装方式： 重力式灌装
灌装机头数： 30
灌装温度： 0～92℃
灌装阀流速： >150ml/s
封盖头数： 6


3、技术指标：
序号 项 目 行业标准 指 标
1 灌装精度 ±2.5mm ±2mm
2 灌装合格率 ≥90％ ≥95%
3 液损率 ≤1％ ≤0.8％
4 罐损率 ≤1％ ≤0.8％
5 盖损率 ≤1.2％ ≤1％
6 封口合格率 ≥99％ ≥99.5％

4、主要配套件
名称 供货厂商
主要轴承 日本
主要密封件 司达行
气动元件 SMC或COMOZZI
主电机 国产、轴承 洛阳、哈尔滨
